ADX911AQFN32是一款高性能多通道同步采樣AFE模擬前端芯片，搭載16位Delta-Sigma高精度模數轉換架構，集成可編程增益放大器、內部基準源與板載振蕩器等核心模塊。AFE模擬前端芯片精準適配便攜式醫療心電采集、運動健身監測等低功耗場景，可直接對標替代ADS1191芯片，憑借高集成度、高穩定性的產品特性，有效縮減設備體積、降低整機功耗與研發生產成本，是醫療生物電監測設備的優選器件。







　　這款A(yù)FE模擬前端芯片具備靈活的性能配置能力，數據速率支持125SPS至8kSPS寬范圍調節，可適配不同精度的信號采集需求。AFE模擬前端芯片內置可編程增益放大器支持1、2、3、4、6、8、12多檔位增益調節，輸入?yún)⒖荚肼暤椭?4μVPP，搭配-100dB高共模抑制比，能夠精準捕捉微弱生物電信號，有效規避環境信號干擾，保障采集數據的精準度。其輸入偏置電流僅800pA，大幅提升微弱信號檢測的穩定性。





　　在供電設計上，AFE模擬前端芯片支持單極、雙極兩種供電模式，模擬信號供電區間為2.7V-5.5V，數字信號供電區間為1.65V-3.6V，適配多數便攜式設備供電方案。同時具備極強的環境適配能力，工作溫度覆蓋-40℃至85℃寬溫區間，可在復雜工業、戶外及便攜設備場景中穩定運行，杜絕溫度波動導致的工作異常。

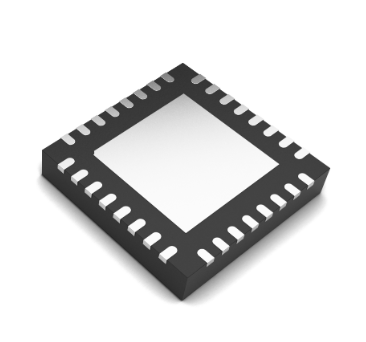

　　AFE模擬前端芯片ADX911AQFN32高度集成多元化實用功能，內置右腿驅動放大器、導聯脫落檢測模塊與測試信號單元，無需外接輔助電路即可完成心電信號完整采集監測。AFE模擬前端芯片搭載SPI兼容串行接口，支持超時復位功能，通信穩定且適配性強。同時集成電源監測、內部溫度傳感、超量程檢測功能，搭配靈活的掉電、待機低功耗模式，進一步優化設備能耗表現。芯片采用4mm×4mm QFN32小型封裝，合規適配IEC 60601-2-47行業標準，完全可替代傳統ADS1191芯片，適配各類輕量化、高精度生物電監測設備量產落地。
