基于各向異性磁阻（AMR）效應的旋轉位置檢測方案，正逐步取代傳統霍爾效應器件，在工業伺服、汽車電子及機器人關節等高可靠性場景中獲得廣泛采用。本文所介紹的VCE2755/2758系列磁編碼器芯片，就面向此類需求設計，在單顆小外形封裝內集成AMR敏感元件與信號調理CMOS電路，構成完整的角度測量前端。

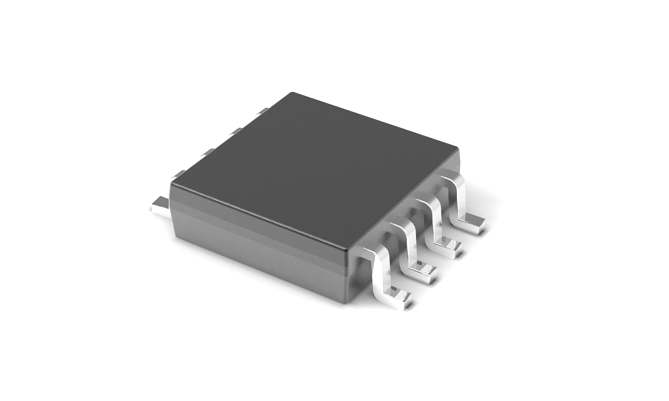

　　VCE2755/2758是一款基于各向異性磁阻(AMR)技術的旋轉磁編碼器芯片，該系列磁編碼器芯片整合高精度CMOS處理電路，實現傳感單元與運算單元的一體化集成，小型化封裝結構可適配各類緊湊設備的安裝需求。磁編碼器芯片內置多重智能校準算法，涵蓋溫度補償、幅值補償、Offset偏差校正以及非線性角度誤差補償等功能，從硬件運算層面有效規避工況環境帶來的檢測誤差，大幅提升角度檢測的精準度與穩定性。





　　磁編碼器芯片VCE2755/2758可實現360°全角度無死角檢測，搭載14bit超高分辨率，角度采集數據精準細膩。同時具備超寬工業工作溫區，可穩定適配-40℃~125℃高低溫復雜環境。依托AMR技術飽和工作模式的特性，磁編碼器芯片對磁場強度波動不敏感，具備出色的抗震動、抗溫漂能力，完美適配工業、車載等惡劣作業場景，規避常規芯片易受環境干擾、數據漂移的問題。





　　本次推出的高精度磁編碼器芯片包含多款細分型號，全面覆蓋不同安裝與設備需求，可適配側軸安裝、中空安裝等多種安裝方式，兼容不同設備結構設計。磁編碼器芯片型號：



　　①磁編碼器芯片VCE2755S



　　②磁編碼器芯片VCE2758S



　　③磁編碼器芯片VCE2755Q



　　④磁編碼器芯片VCE2758Q



　　⑤磁編碼器芯片VCE2765



　　VCE2755/2758磁編碼器芯片應用場景十分廣泛。中空適配型號可匹配中空電機，多用于機械臂、滾筒電機等自動化設備；常規型號可適配步進電機、伺服電機、工業縫紉機等工控設備；同時可應用于汽車底盤與車身控制系統，作為轉向角傳感器、車身高度傳感器、雨刮器傳動傳感的核心核心器件，是工業自動化、車載智能控制領域的優質傳感解決方案。

本文關鍵詞：磁編碼器芯片
