作為高性能非易失性存儲器件，Everspin MRAM存儲芯片憑借高可靠性、低功耗的優勢，廣泛應用于各類工業與高端電子場景。MRAM存儲芯片制備主要依托半導體晶圓廠后端制程完成，整套工藝精度要求嚴苛。



　　底部電極制備是Everspin MRAM存儲芯片生產的基礎工序。行業采用成熟的圖案化與鑲嵌工藝打造電極底層，完成制備后需對表層進行精密拋光處理，構建超光滑平整的基底表面，為后續MTJ堆棧沉積提供合格工藝條件。生產中需嚴格管控電極平整度、高度尺寸，全程規避工藝缺陷，保障后續多層結構的沉積精度。




　　MTJ堆棧沉積是MRAM存儲芯片制造的核心工序。Everspin采用一體化PVD物理氣相沉積設備，精準疊加20至30層金屬與絕緣薄膜，單層厚度控制在0.2-5.0nm。其中核心的MgO氧化鎂隧穿壁壘層，沉積精度可達0.01nm，直接影響RA電阻面積乘積與TMR隧道磁阻兩大核心參數，細微工藝偏差都會造成芯片性能衰減。



　　磁退火工藝用于定型MTJ堆棧的晶體結構與磁學特性。沉積完成后的晶圓需在磁場高溫環境下完成退火處理，優化界面材質、固定磁化方向。工序結束后，工作人員會全面檢測芯片電學、磁學性能，通過在線計量把控工藝穩定性。

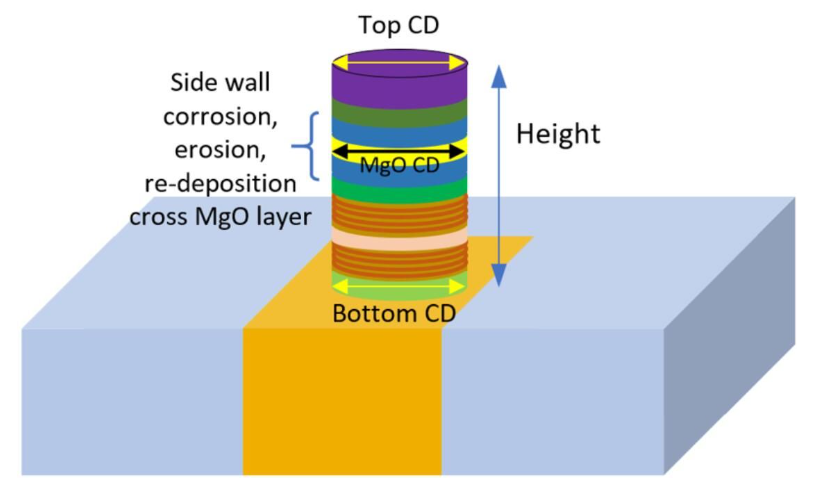

　　MTJ柱圖案化與頂部電極制備為收尾關鍵工序。工藝需精準雕琢20-100nm的微型圓形存儲柱結構，通過精密光刻、離子束蝕刻技術，規避側壁金屬沉積、層體損傷等問題，嚴控柱體尺寸與形態。最后依托雙重鑲嵌工藝完成頂部電極成型，配合無缺陷封裝層全方位保護MTJ核心結構，保障Everspin MRAM存儲芯片穩定量產。
